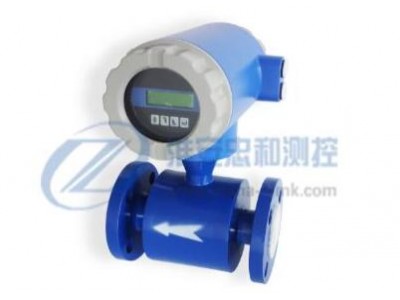

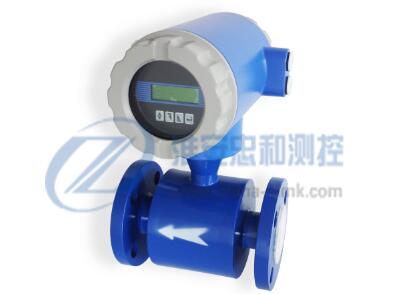

电磁流量计概述：
ZHLD型电磁流量计的测量原理是依据“法拉第电磁感应定律”来实现对流体的体积流量进行测量的，其主要由流量传感器（测量管、电极、励磁线圈、磁轭壳体）与流量转换器两部分组成。电磁流量计主要用于测量封闭管道中具有大于5μs/cm电导率以及满管状态下的导电液体或浆液的体积流量（包括对酸、碱、盐等强腐蚀性的液体的体积流量的测量），为适应于不同的工作环境与工作领域，电磁流量计按安装要求分管道式电磁流量计与插入式电磁流量计两种；按照显示要求又分为一体式电磁流量计与分体式电磁流量计两种。由于电磁流量计具有高精度、高可靠性与使用寿命长等特点而被广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理及水利建设等领域。
电磁流量计产品特点：
1、可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低；
2、采用16位嵌入式微处理器，运算速度快，精度高；
3、全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范围度可达150:1；
4、超低EMI开关电源，适用电源电压变化范围大，抗EMC性能好；
5、转换器中英文切换菜单，全英文或者全汉字菜单操作，使用方便，操作简单，易学易懂；
6、高清晰度背光LCD显示；
7、具有双向流量测量、双向总量累计功能，电流、频率具备双向输出功能；
8、内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量；
9、具有RS485或RS232数字通讯信号输出,可带HART协议功能；
10、具有电导率测量功能，可判别传感器是否空管；
11、转换器具有恒流励磁电流范围大，可与不同公司、不同类型的电磁流量传感器配套使用；
12、具有自检与自诊断功能；
13、采用SMD器件和表面安装（SMT）技术，电路可靠性高；
14、仪表内部设计有不掉电时钟，可记录16次掉电时间。
电磁流量计主要技术数据：
整机和传感器技术数据
转换器技术数据
|
电源
|
交流
|
85～265V，45～400Hz
|
|
直流
|
11～40V
|
| 锂电池 |
|
|
操作键和显示
|
按键式
|
|
4个薄膜按键可设定选择全部参数，也可利用PC机(RS232)对转换器设定编程；
|
|
3行LCD宽视角、宽温、带背光显示；
|
|
第1行显示流量值；
|
|
第2行显示流量单位；
|
|
第3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。
|
|
|
磁键式
|
|
2个磁键用于显示参数的选择和复位，利用PC机(RS232)对转换器设定编程；
|
|
2行LCD宽视角、宽温、带背光显示：
|
|
第1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。
|
|
第2行：显示流量。
|
|
|
内部积算器
|
正向总量、反向总量及差值总量。
|
|
输出信号
|
单向模拟输出
|
|
全隔离，负载≤600D．(20mA时)；
|
|
上限：0～21mA可选，每档1mA；
|
|
下限：0～21mA可选，每档1mA；
|
|
正、反向流量输出方式编程。
|
|
|
双向模拟输出
|
下限限制为0或4mA，其他同单向模拟输出。
|
|
双向脉冲输出
|
|
两路输出分别对应正向和反向流量,频率0～800Hz,上限1～800Hz可选,每档1Hz；
|
|
方波或选定脉宽，选定脉宽上限2.5S，每档1ms；
|
|
无源隔离晶体管开关输出，可吸收250mA的电流，耐压35V。
|
|
|
双路报警输出
|
|
可报警(编程)高/低流量、空管、故障状态、正反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除，输出极性可??；
|
|
带隔离?；さ木骞芸厥涑?span lang="EN-US">,可吸收250mA的电流,耐压35V.(与脉冲输出不隔离)
|
|
|
数字通讯
|
|
RS232，RS485，HART
|
衬里选择
|
衬里材料
|
主要性能
|
最高介质温度
|
适用范围
|
|
一体式
|
分体式
|
|
|
聚四氟乙烯（PTFE)
|
是化学性能最稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。用于正压管道。
|
70℃
|
100℃ 150℃ (需特殊订货)
|
1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。
|
|
聚全氟乙丙烯（F46)
|
同F4，耐磨性、抗负压能力高于F4。
|
同上
|
|
|
聚氟合乙烯（Fs)
|
适用温度上限较聚四氟乙烯低，但成本也较低。
|
80℃
|
|
|
橡胶NE
|
1、有极好的弹性，高度的扯断力，耐磨性能好。2、耐一般弱腐蚀介质，不耐氯化介质的腐蚀。用于正压管道。
|
-20~60℃
|
水、污水、弱磨损性的泥浆矿浆。
|
|
聚氨酯橡胶PU
|
1、耐磨性能极强。2、耐腐蚀性能较差。
|
80℃
|
中性强磨损的矿浆、煤浆、泥浆
|
进口?；しɡ己徒拥胤ɡ?span lang="EN-US">(或接地环)的选择
|
法兰种类
|
适用范围
|
|
接地法兰(或接地环)
|
适用于非导体管道，如塑料管道、有衬里的管道，但有接地电极的传感器不需要，为降低成本和使用效果，国内电磁流量计厂家一般用增加一个接地电极代替接地环。
|
|
进口?；しɡ?/p>
|
当介质有强磨损性时选用。
|
电极选择
|
电极材料
|
耐蚀及耐磨性能
|
|
不锈钢0Cr18Ni12Mo2Ti
|
用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油化工、钢铁等工业部门及市政、环保等领域。
|
|
哈氏合金B
|
对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。
|
|
哈氏合金C
|
能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fc＋＋、Cu＋＋下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀
|
|
钛
|
能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀，但如酸中含有氧化剂(如硝酸、Fc＋＋、Cu＋＋)时，则腐蚀大为降低。
|
|
钽
|
具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐一切化学介质(包括沸点的盐酸、硝酸和150℃以下的硫酸)的腐蚀。在碱中不耐蚀。
|
|
铂铱合金
|
几乎能耐一切化学介质，但不适用于王水和铵盐。
|
|
不锈钢涂覆碳化钨
|
用于无腐蚀性，强磨损性的介质。
|
|
注： 由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。
|
ZHLD系列电磁流量计仪表选型要求：
◆量程范围确认
一般工业用电磁流量计被测介质流速以2～4m/s为宜，在保证流速在0.5m/s以上的情况下精度达到0.5％，在特殊情况下，最低流速应不小
于0.2m/s，最高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于
2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。
在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：
Q=π (D/2)²V×3600
Q:流量（m³/h） D:管道内径（mm） V：流速（m/s）
电磁流量计的量程Q应大于预计的最大流量值，而正常的流量值以稍大于流量计满量程刻度的50％为宜。
◆ZHLD系列电磁流量计参考流量范围
|
口径mm
|
流量范围m³/h
|
口径mm
|
流量范围m³/h
|
|
DN10
|
0.16~2.5
|
DN400
|
250～4000
|
|
DN15
|
0.4~6
|
DN500
|
400～6000
|
|
DN20
|
0.6～12
|
DN600
|
600～10000
|
|
DN25
|
1.0～16
|
DN700
|
800～12000
|
|
DN32
|
1.6~25
|
DN800
|
1000～16000
|
|
DN40
|
2.5～40
|
DN900
|
1200～20000
|
|
DN50
|
4.0～60
|
DN1000
|
1600～25000
|
|
DN65
|
6.0～120
|
DN1200
|
2500～30000
|
|
DN80
|
10～160
|
DN1400
|
3000～50000
|
|
DN100
|
16～250
|
DN1600
|
3000～60000
|
|
DN125
|
25~400
|
DN1800
|
5000～60000
|
|
DN150
|
40～600
|
DN2000
|
6000～100000
|
|
DN200
|
60～1000
|
DN2200
|
6800～110000
|
|
DN250
|
100～1600
|
DN2400
|
8200～130000
|
|
DN300
|
160～2500
|
DN2600
|
9500～153000
|
|
DN350
|
200～3000
|
DN2800
|
11000~177000
|
ZHLD系列电磁流量计选型谱
|
型号
|
口径
|
|
|
ZHLD
|
10~2600
|
|
|
|
代号
|
安装形式
|
|
|
Y
|
一体式
|
|
F
|
分体式
|
|
|
代号
|
转换器型号
|
|
ZA
|
圆形
|
|
ZB
|
方形（仅适用于分体式）
|
|
|
代号 |
供电形式 |
| AC |
（交流）220V AC 50Hz(90~245V AC 50Hz)
|
| DC |
（直流）24V DC (20~36V DC)
|
| LD |
锂电池供电（不带信号输出）
|
| |
代号 |
输出信号(可多选) |
| |
I.4 |
4~20mA |
| |
f |
频率 1KHz |
| |
Rs |
串行通讯（485） |
| |
H |
HART协议 |
| |
C |
控制输出 |
| |
|
代号
|
防爆要求
|
|
N
|
无防爆
|
|
EX
|
防爆
|
|
|
代号
|
介质温度
|
|
T1
|
≤65℃
|
|
T2
|
≤120℃
|
|
T3
|
≤180℃(仅适用于分体式）
|
|
|
代号
|
内衬材质
|
|
NE
|
氯丁橡胶（≤65℃）
|
| PVC |
聚氯乙烯（≤70℃） |
|
PU
|
聚氨酯 耐磨(≤80℃)
|
|
PTFE
|
聚四氟乙烯（≤180℃）
|
|
|
代号
|
电极材质
|
|
316L
|
不锈钢
|
|
HC
|
哈氏合金C
|
|
Ti
|
钛
|
|
Ta
|
钽
|
| Pt |
铂 |
选择电磁流量计需要提供的现场技术参数及条件：
1、管道的尺寸及材质
2、测量的介质名称及物理特性
3、正常工作温度、最高工作温度
4、正常工作压力、最高工作压力
5、流体的正常流速、最高最低流速
6、仪表供电方式及信号输出要求
7、现场工况环境是否需要隔爆
8、传感器的防护等级要求
9、现场是否有可以满足电磁流量计安装的前后直管段
电磁流量计的系列产品有一体式电磁流量计、分体式电磁流量计、插入式电磁流量计、防腐型电磁流量计、隔爆型电磁流量计、卫生型电磁流量计等等
