上湾煤矿电缆液压拖运装置 100米气动单轨吊 小车配件

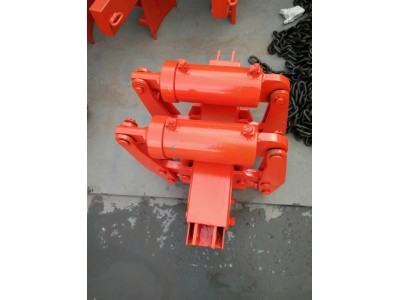

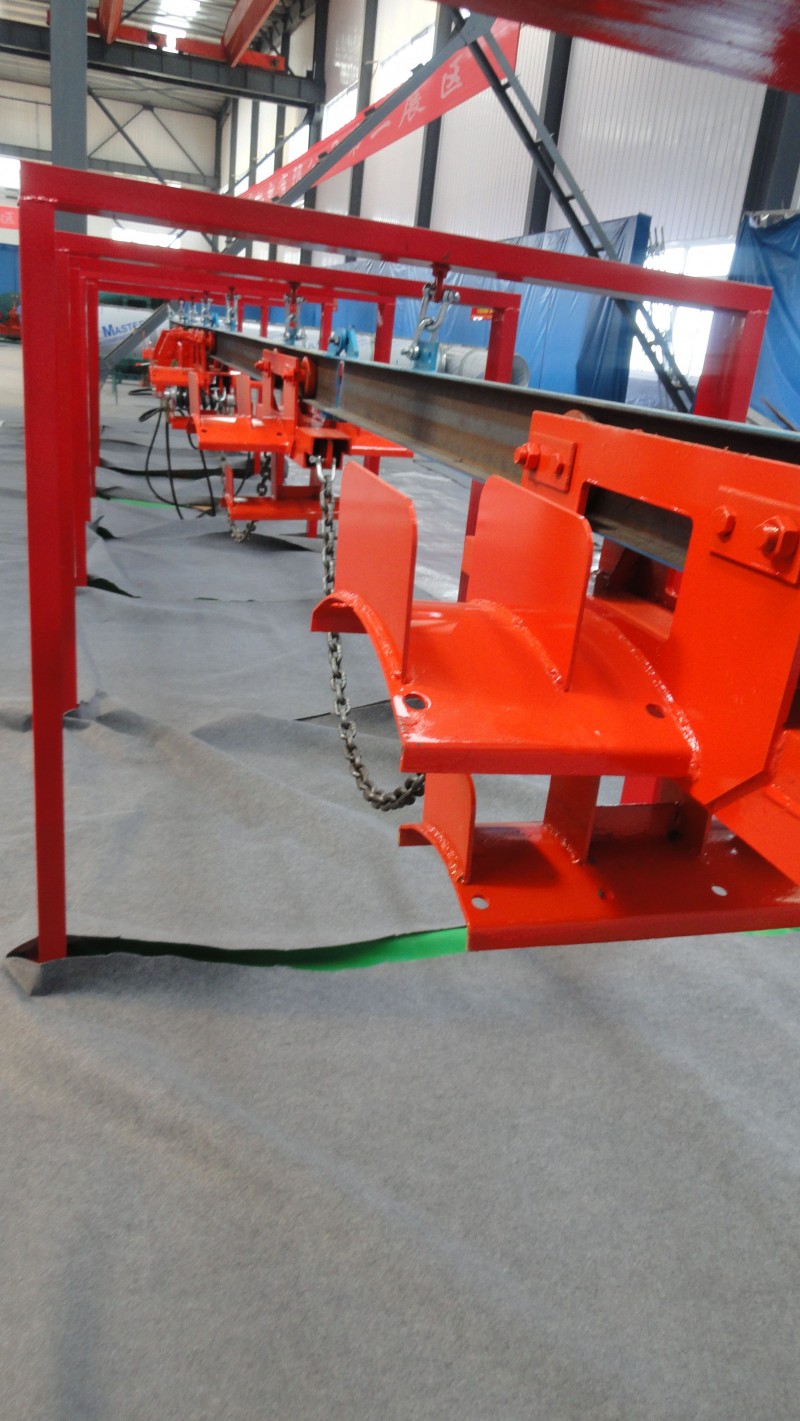

      单轨吊 拖动电缆时，操纵控制阀手把，推进缸活塞杆伸出，推动前制动器和挂缆小车往电站方向移动一个步距（500），推动缸达到行程后，反向操纵控制阀手把，推进缸拉动后制动器往前跟进一个步距。如此反复操作，可以具备50米的移动距离。当挂缆小车达到近间距后，需要移动变电站。移动电站时，电站与端制动器用钢丝绳连接，随着电站的移动，挂缆小车与电缆又被逐渐的伸展。

 TDY — 150

牵引力：100 KN

产品类型代号：矿用电缆拖挂单轨吊

主要参数

适用巷道倾角： 0°~18°

工作介质： 乳化液

工作压力： 16~20MPa

牵引力： 100KN

推移行程： 500mm（步进0-500mm，可连续行走）

运行速度： 80m/h

设备工作倾角： ±18°

单根轨道适应巷道坡度变化： 5°/3m

外供乳化液工作压力： 20~31.5MPa

单个制动装置的静制动力： 80KN

设备外形（长x高）： 0.52x0.65m

拖挂长度： 150m

操作方式： 手动

设备总重量： 6000Kg
