主要用于线路干膜贴覆、防焊干膜贴覆、选化干膜贴覆、ABF贴覆、RCC-ABF贴覆、贴覆干膜。
?
一、 设备概述

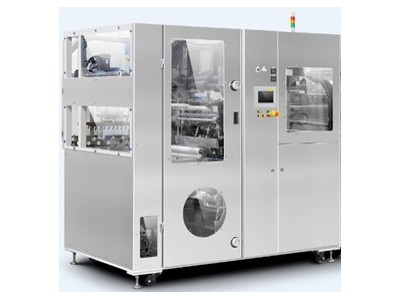

本设备(单列预贴机)是通过光纤传感器感应板边自动对中基板，待干膜预贴到基板正反两面后自动切割干膜，
再用夹爪与输送段将预贴好干膜的 PCB 板输送到后面的真空贴膜机上。
二、 适用范围
本设备适用于需要将干膜预贴在 IC 载板、FPC、软硬结合板的片式贴膜工艺。
三、 设备组成
设备由三部分组成，即：
1、进板单元：主要输送载板，对载板对中定位，为贴膜前做准备。
2、贴膜主单元：主要是运输的载板进行预贴膜，为后续进入真空腔体压膜。
3、机架外围部分：支撑整个预贴机的主要结构，以及保证机器输送水平提供保障。
四、 产品精度 露铜精度：
A： 2～60mm ±1.0mm
B： 0～25mm ±1.0mm
C：±1.0mm
??
*上图描述了机台机械精度。不包括线路板尺寸误差，干膜卷绕，干膜特性等问题。
五、 电气控制
1、 PLC ： Mitsubishi Q003 系列
2、 人机界面：Proface 10.1 寸彩色触摸宽屏
3、 电控箱：内置 带漏电断路器
4、 马达：东方马达+三菱伺服电机产品
5、 气动：SMC+Airtac 产品
6、 继电器/空开: 和泉 . 富士 . 欧姆龙
7、 传感器: Keyence .Sunx.Omron.Riko
8、 手动模式: 面板手动按键
9、 安全措施: 紧急停止按钮?互锁功能?蜂鸣报警器?三色指示灯?。
|
序 号 |
名 称 |
参 数 |
|
1 |
设备尺寸 |
L 2000×W 1700×H 2400mm |
|
2 |
设备重量 |
约2.5T |
|
3 |
基板尺寸 |
宽幅：250-610mm |
|
长度： 250-610 |
||
|
厚度： 0.05-2mm |
||
|
翘曲度：最大5mm |
||
|
4 |
干膜规格 |
宽幅：250-610mm，宽幅250mm |
|
干膜滚筒内径：3寸 |
||
|
可装最大外径250mm，宽幅250mm做双列可装最大200mm |
||
|
5 |
工作面高度 |
1050±50mm |
|
6 |
设备方向 |
左→右 |
|
7 |
基板定位 |
双边同时整板，两段速度控制，马达驱动，可微调中心位 |
|
8 |
夹持方式 |
前端预贴夹持 |
|
9 |
电源 |
AC380V ±10 %3相四线 50 Hz 20KW |
|
10 |
气源 |
≥0.5Mpa40L/min 1根φ10/φ12气管 |
|
11 |
排气口 |
10m3/min φ150mm抽风管一根 |
