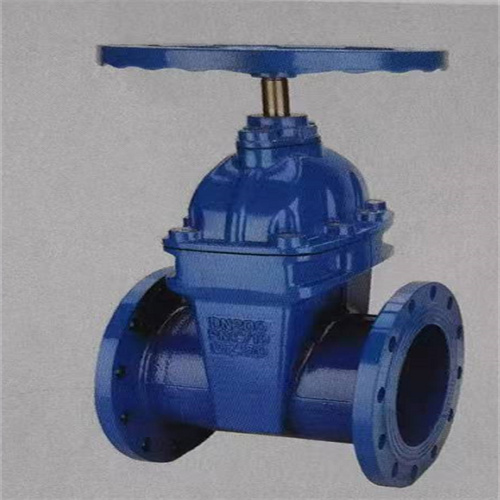

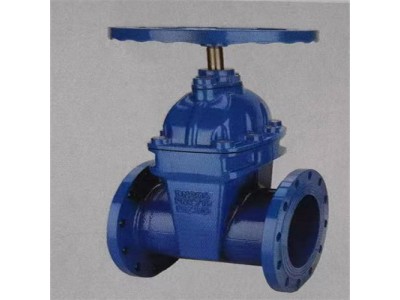

Z45X暗杆闸阀

 Z45X暗杆弹性座封闸阀，利用闸阀整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效的节约安装空间?？晒惴河糜谧岳此?、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节器和截流装置使用。



主要零件材料

零件名称	阀体/阀盖/手轮	闸板	填料	阀杆
材料	灰铸铁/球墨铸铁	球铁+三元乙丙橡胶	石墨	不锈钢

主要外形连接尺寸

DN（mm）	50	65	80	100	125	150	200	250	300	350	400
L	178	190	203	229	254	267	292	330	356	381	406
H(全关)	322	332	350	420	581	581	736	882	1009	1300	1380
H(全开）	374	398	429	524	721	736	942	1013	1117	1655	1805
