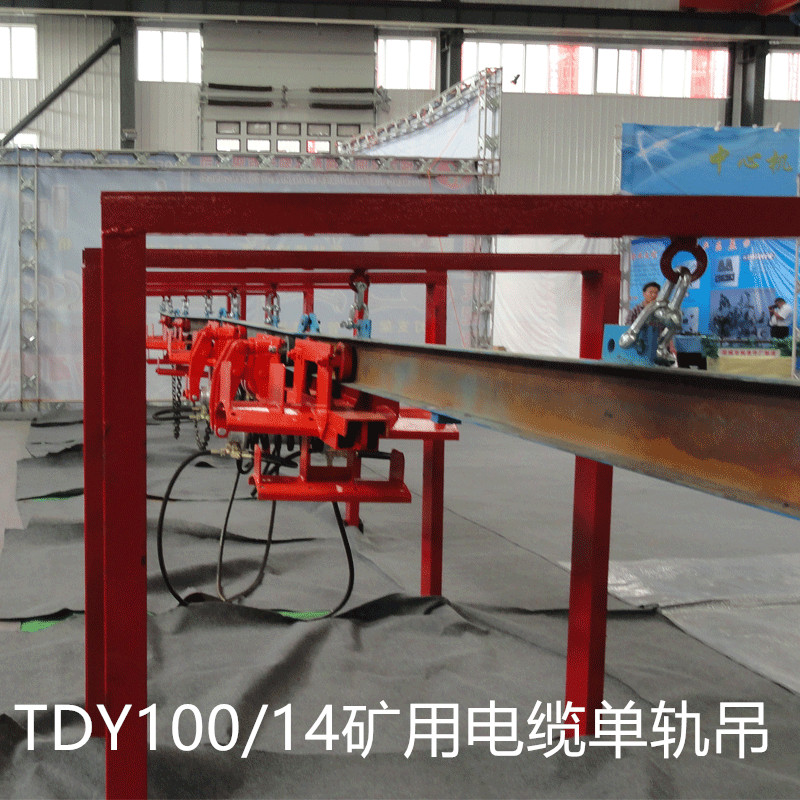

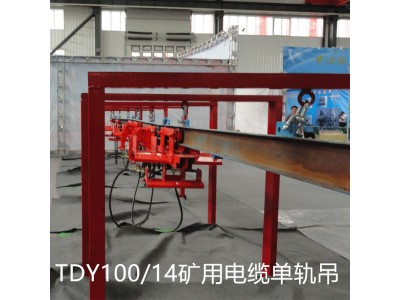

矿用液压电缆单轨吊 TDY100/14单轨电缆移动装置

 矿用液压电缆拖挂单轨吊是用于煤矿综采工作面顺槽电缆、乳化液高压胶管和水管的吊挂与移动的运输装置。在综采工作面运输巷道一侧的顶板下，利用锚杆和链条吊挂悬空轨道，拖运车将所有电缆和胶管、水管都吊挂在上面，利用工作面乳化液泵站作动力，通过油缸和连杆组成的液压步进式推拉装置，实现电缆、高压胶管和水管沿着巷道吊挂和移动。该装置避免了井下电缆凌乱摆放，减少了电缆的占用空间与电缆的移动次数，避免了人工拖动电缆，减少了工人的劳动强度和作业效率。

主要技术参数

适用巷道倾角	0°~  25°
油缸推力	100 kN
设备工作倾角	±25°
单根轨道适应巷道坡度变化	5°/3m
工作介质	乳化液
工作压力	15~20MPa
牵引力	100KN
推移行程	900mm
运行速度	120m/h
外供乳化液工作压力	20~38MPa
单个制动装置的静制动力	90KN
适应巷道高度	≧1.6m
单节挂缆小车承载量	≧2000Kg
设备外形（长x高）	0.58x0.68m
拖挂长度	150m
操作方式	手动
设备总重量	8600Kg
轨道型号	14#工字钢
