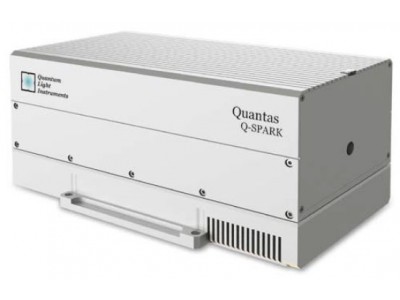

Q-SPARK型号二极管泵浦空冷调Q激光器是为广泛应用于要求高峰值功率的激光器而设计的。由于短的激光腔和Nd:YAG晶体好的热性能，这个系列激光器的脉冲重复频率可达50Hz，产生< 2 ns的脉冲宽度，达到10mJ的脉冲能量。高效的基波波长转换为高次谐波，最短的激光波长为266nm。低抖动触发脉冲的内部触发模式用于触发用户的仪器，激光脉冲还可由延迟脉冲发生器外部触发来实现。激光器可由内置的以太网或Wi-Fi界面远程控制，使用户远程监测和控制激光器。
特点：
• 在1064nm达到10mJ脉冲能量
• 空冷，无水
• 脉冲宽度：< 2 ns
• 50Hz重复频率
• 内置同步脉冲发生器用于触发用户仪器
• 由内置的以太网或Wi-Fi界面远程控制
• 2、3、4次谐波发生器可选
• 最短激光波长：266nm
• 激光衰减器可选
• 光纤耦合输出可选
技术参数：
|
型号 |
Quantas-SPARK |
|||||
|
Q-SPARK-PS |
Q-SPARK-5 |
Q-SPARK-10 |
||||
|
波长 |
1064 nm |
|||||
|
脉冲能量 |
2mJ |
5mJ |
10 mJ |
|||
|
脉冲宽度 |
< 2 ns |
|||||
|
脉冲能量稳定性 |
< 0.5 % RMS |
|||||
|
脉冲重复频率 |
20 Hz |
50 Hz |
20 Hz |
|||
|
光束质量 |
nearly TEM00 |
|||||
|
光束发散角 |
< 1.8 mrad |
< 1.6 mrad |
< 1.2 mrad |
|||
|
偏振 |
linear, horizontal at 1064nm |
|||||
|
光束直径 |
0.7mm |
1.1mm |
1.5mm |
|||
|
抖动 |
|
< 0.5ns RMS |
||||
|
可选择的谐波发生器 |
||||||
|
脉冲能量 |
||||||
|
532nm |
1mJ |
2.5mJ |
5mJ |
|||
|
355nm |
0.5mJ |
1.6mJ |
2.5mJ |
|||
|
266nm |
0.2mJ |
0.8mJ |
1mJ |
|||
|
可选择的激光衰减器 |
||||||
|
波长(nm) |
1064nm, 532nm, 355 nm |
|||||
|
衰减范围 |
5 – 95 % |
|||||
|
可选择光纤耦合输出 |
||||||
|
波长 |
1064nm or 532 nm |
|||||
|
最大输入脉冲能量 |
up to 10 mJ |
|||||
|
尺寸规格 |
||||||
|
激光头 (W×L×H) |
150 × 275 × 135 mm3 |
|||||
|
谐波发生器?？?(W×L×H) |
113 × 242 × 112 mm3 |
|||||
|
控制器单元(W×L×H) |
106 × 165 × 55 mm3 |
|||||
|
电源适配器 (W×L×H) |
50 × 125 × 32 mm3 |
|||||
|
工作运行要求 |
||||||
|
冷却要求 |
air cooled (no water) |
|||||
|
环境温度 |
15 – 30 °C |
|||||
|
相对湿度 |
10 – 80 % (non-condensing) |
|||||
|
电源电压 |
90 – 230 V AC, single phase, 47 – 63 Hz |
|||||
|
功耗 |
< 50 W |
|||||
应用：
• 激光诱导击穿谱(LIBS)
• 激光烧蚀
• 飞行时间光谱学(TOFS)
• 激光激发荧光光谱
• 基质辅助激光解吸电离(MALDI)
• 激光雷达
• 遥感
