工艺
1.介质一边缘加厚金属化薄膜
2.壳体一阻燃ABS/PBT
3.内部一填充环氧树脂
4.引出一镀锡铜电极
用途
该电容器广泛用于电力电子领域中,起到隔直、母线侧高次谐波滤除、IGBT尖峰吸收?；?、阻尼、箝位等作用。
技术特点
1.低自感/低损耗/低ESR
2.大工作电流及高的电流处理能力
3.高可靠性及长寿命
4.易安装、紧固
5.工作温度：-25℃+75℃
6.存贮温度：-40℃+85℃
7.执行标准：IEC61071
二、应用场合
1. 用于高频开关电源中滤波、吸收、隔直、谐振电路
2. 用于EMI电路，如高频逆变焊机、UPS、电动汽车等
n 技术特点
1.低自感/低损耗/低ESR
2.大工作电流及高的电流处理能力
3.高可靠性及长寿命
4.易安装、紧固
5.介质一边缘加厚金属化薄膜
6.壳体一阻燃ABS/PBT
7.内部一填充环氧树脂
8.引出一镀锡铜电极
三、技术参数
|
Cn (μF) |
Un (V) |
Imax (A) |
dv/dt (V/μs) |
Ls (nH) |
U t-t (V) |
U t-c (V) |
tgδ (20℃,10kHz) |
Size (mm) |
|
CBB15(SFPEC) |
||||||||
|
0.47 |
1200VDC |
7 |
1200 |
≤10 |
1800V, 10S |
3000VAC,60S |
≤10×10-4 |
46×18×34 |
|
1 |
1200VDC |
15 |
1200 |
≤10 |
1800V, 10S |
3000VAC,60S |
≤10×10-4 |
46×34×36 |
|
2 |
1200VDC |
25 |
1200 |
≤10 |
1800V, 10S |
3000VAC,60S |
≤10×10-4 |
50×46×50 |
|
3 |
1200VDC |
35 |
1200 |
≤10 |
1800V, 10S |
3000VAC,60S |
≤10×10-4 |
50×46×50 |
|
30 |
1250VDC |
30 |
200 |
≤10 |
1800V, 10S |
3000VAC,60S |
≤100×10-4 |
74×46×49 |
|
40 |
1250VDC |
40 |
200 |
≤10 |
1800V, 10S |
3000VAC,60S |
≤100×10-4 |
75×50×44 |
|
CBB16(SFPEC) |
||||||||
|
2 |
500VAC |
25 |
1200 |
≤10 |
1800V, 10S |
3000VAC,60S |
≤10×10-4 |
ф63×49 |
|
3 |
500VAC |
35 |
1200 |
≤10 |
1800V, 10S |
3000VAC,60S |
≤10×10-4 |
ф63×49 |
|
4 |
500VAC |
50 |
1200 |
≤10 |
1800V, 10S |
3000VAC,60S |
≤10×10-4 |
ф63×49 |
|
5 |
500VAC |
60 |
1300 |
≤10 |
1800V, 10S |
3000VAC,60S |
≤10×10-4 |
ф63×49 |
|
6 |
500VAC |
80 |
1400 |
≤10 |
1800V, 10S |
3000VAC,60S |
≤10×10-4 |
ф76×49 |
|
10 |
1400VDC |
6 |
200 |
≤10 |
1800V, 10S |
3000VAC,60S |
≤30×10-4 |
ф50×60 |
|

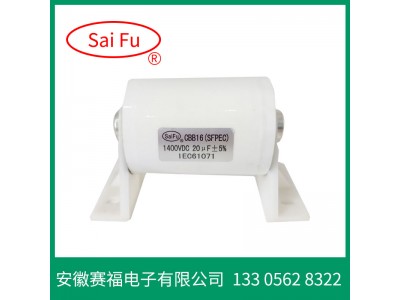

20 |
1400VDC |
10 |
200 |
≤10 |
1800V, 10S |
3000VAC,60S |
≤30×10-4 |
ф50×60 |
|
50 |
350VDC |
14 |
200 |
≤10 |
600V, 10S |
3000VAC,60S |
≤30×10-4 |
ф50×60 |
|
40 |
800VDC |
10 |
200 |
≤10 |
1200V, 10S |
3000VAC,60S |
≤30×10-4 |
ф40×60 |
|
60 |
800VDC |
15 |
200 |
≤10 |
1200V, 10S |
3000VAC,60S |
≤30×10-4 |
ф50×60 |
|
100 |
800VDC |
28 |
200 |
≤10 |
1200V, 10S |
3000VAC,60S |
≤30×10-4 |
ф62×60 |
|
200 |
800VDC |
26 |
200 |
≤10 |
1200V, 10S |
3000VAC,60S |
≤30×10-4 |
ф60×110 |
我司金属化薄膜电容器的生产及相关管理活动，已通过ISO9001质量管理体系认证。
我司金属化薄膜电容器的生产及相关管理活动，已通过ISO14001环境管理体系认证。
我司金属化薄膜电容器的生产及相关管理活动，已通过ISO45001职业健康安全管理体系认证。
