普赛斯插卡式设备具有通道密度高、同步触发功能强、多设备组合效率高等特点。普赛斯插卡式主机采用自定义框架，背板总线带宽高达3Gbps，支持16路触发总线，满足多卡设备高速率通信需求。普赛斯研发了丰富的可供用户选配的子卡，方便用户根据功能性能需求灵活配置不同的子卡。主机对外通信支持串口、以太网及GPIB。

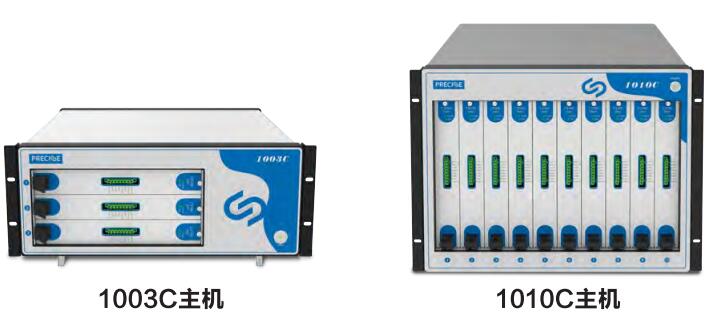

为满足客户对子卡数的不同需求，推出了1003CS和1010CS两款主机，1003CS拥有Z高容纳3子卡的插槽，1010CS拥有Z高容纳10子卡的插槽。普赛斯子卡均能放入这两种主机。
CS系列源表子卡是普赛斯历时多年打造的高精度、大动态、插卡式源表子卡，汇集电压、电流输入输出及测量等多种功能，Z大输出电压达300V，Z大输出电流达1A，支持四象限工作，因此能广泛的应用于各种电气特性测试中。CS系列源表适用于各行各业使用者，特别适合现代半导体、纳米器件和材料、有机半导体、印刷电子技术以及其他小尺寸、低功率器件特性分析。
目前已开发，CS100、CS200、CS300及CS400子卡，其中CS100、CS200、CS300为单卡单通道，CS400为单卡四通道，卡内4通道共地。使用10插卡主机时，用户可实现高达40通道的配置，用户针对实际情况可以选择不同的子卡实现Z优性价比搭配。
多通道插卡式源表应用
•纳米材料特性测试，石墨烯、纳米线等
•有机材料特性测试，电子墨水、印刷电子技术等
•能量与效率特性测试，LED/AMOLED、太阳能电池、电池、DC-DC转换器等
•分立半导体器件特性测试，电阻、二极管、发光二极管、齐纳二极管、PIN二极管、BJT三极管、MOSFET、SIC等
•传感器特性测试，电阻率、霍尔效应等
多通道插卡式源表特点
•源及测量的准确度为0.1%，分辨率5数位
•四象限工作（源和肼），源及测量范围：电流100pA~1A，电压300uV~300V
•单主机可支持10子卡，Z高实现40通道
•灵活的通道触发总线，多子卡高效协同工作
•丰富的扫描模式，支持线性扫描、指数扫描及用户自定义扫描
•支持多种通信接口，RS-232、GPIB及以太网
多通道插卡式源表技术指标

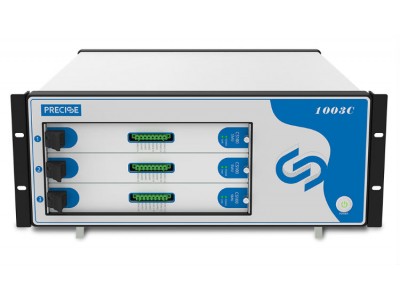

•1003CS 主机：
插槽数：Z多支持3通道；
通信口：RS-232、GPIB、以太网；
电源：AC 100~240V 50/60Hz，Z大功率500W；
工作环境：25±10℃；
尺寸：178mm高 × 482mm宽 × 552mm长；
质保期：1年；
•1010CS 主机：
插槽数：Z多支持10通道；
通信口：RS-232、GPIB、以太网；
电源：AC 100~240V 50/60Hz，Z大功率500W；
工作环境：25±10℃；
尺寸：354mm高 × 482mm宽 × 552mm长；
质保期：1年；
多通道插卡式源表订货信息
如客户首次使用我司插卡式源表系列产品，请先购买机箱SMU CS控制机箱，购买机箱时请标注需要使用几通道，方面我司将不用通道暂时封闭，保证外观美观性。
有关多通道数字源表插卡式更多信息请联系一八一四零六六三四七六
单位名称：武汉普赛斯电子技术有限公司
单位地址：武汉市东湖开发区光谷大道308号光谷动力绿色环保产业园8栋2楼
公司邮箱：taof@whprecise.com
工作QQ：1993323884
公司电话：027-87993690/18140663476
微信公众号：whpssins_com
订货信息
如客户首次使用我司插卡式源表系列产品，请先购买机箱SMU CS控制机箱，购买机箱时请标注需要使用几通道，方便我司将不用通道暂时封闭，保证外观美观性。
主机：
|
型号 |
1003CS |
1010CS |
|
插槽数 |
3 |
10 |
子卡：
|
型号 |
CS100 |
CS200 |
CS300 |
CS400 |
|
单卡通道数 |
1 |
1 |
1 |
4 |
|
源精度 |
0.1% |
0.1% |
0.1% |
0.1% |
|
测量精度 |
0.1% |
0.1% |
0.1% |
0.1% |
|
Z大功率 |
30W |
30W |
30W |
2W/CH |
|
Z小电压量程 |
300mV |
300mV |
300mV |
10V |
|
Z大电压量程 |
30V |
100V |
300V |
10V |
|
Z小电流量程 |
100nA |
100nA |
100nA |
5uA |
|
Z大电流量程 |
1A |
1A |
1A |
200mA |
•
