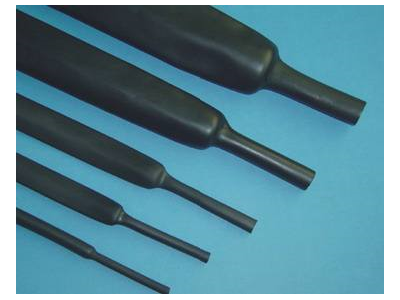

此款产品用氟橡胶制成，手感柔软，具有极好的耐高低温、耐油及耐化学试剂等性能,尤其适用于需要耐热的地方(如飞机或汽车引擎或油箱附近电气和液压系统)及需要耐化学溶剂的环境,以达到这些环境中的线缆线束的绝缘?；ず陀α獬??；さ缱拥缙魃璞该馐芩鹕?。
1、收缩比是:2:1。
2、连续工作温度:-65度至200度，最低收缩温度:150度，最低完全收缩温度:175度。
3、应用范围：军工、航空航天、造船、传感器、电子电器配线等领域。
4、已通过电子五所检测试验。
标准规格：Φ3.2至Φ52.0
|
特性 |
项目 |
指标要求 |
测试方法 |
典型值 |
|
物理特性 |
抗张强度 |
8.2MPa min. |
ASTMD638 |
≥10.3MPa |
|
断裂伸长率 |
250% min |
ASTMD638 |
≥300% |
|
|
热冲击(300℃,4小时) |
无裂痕 |
ASTMD2671 |
通过 |
|
|
低温柔软性(–75℃,4小时) |
无裂痕 |
ASTMD2671 |
通过 |
|
|
热老化250℃,168小时 |
||||
|
老化后抗张强度 |
8.2MPa min. |
ASTMD638 |
≥8.2MPa |
|
|
老化后断裂伸长率 |
200% min. |
ASTMD638 |
≥200% |
|
|
电学特性 |
绝缘耐压和击穿 |
2500V,60sec,不击穿 |
ASTMD2671 |
通过 |
|
绝缘强度 |
7.9KV/㎜ min. |
ASTMD2671 |
≥7.9kv/㎜ |
|
|
体积电阻率 |
1014Ω·㎝ min. |
ASTMD876 |
≥1014Ω·㎝ |
|
|
化学特性 |
腐蚀性(175℃,16小时) |
无腐蚀 |
ASTMD2671 |
通过 |
|
阻燃性 |
15s内自熄 |
ASTMD2671 |
通过 |
|
|
耐油特性 |
23℃,24小时(汽油、燃料油、液压油、润滑油等) |
|||
|
抗张强度 |
8.2MPa min. min. |
ASTMD2671 |
≥8.2MPa |
|
|
断裂伸长率 |
200% min. |
ASTMD2671 |
≥200% |
|
