一、QTZ-4Y液压便携式取土钻机简介
QTZ-4Y液压便携式取土钻机是山东巨匠机械集团通过数年在数十个国家地区实地使用验证而定型的一款液压取土钻机。该钻机采用?？榛杓?，主要由液压取土主机、液压泵站、液压起拔器等组成，结构简单，便于组装、搬运和拆解。QTZ-4Y便携式取土钻机采用液压工作原理，冲击能力强，进尺快，现已被广泛应用于环保检测、地质研究、湿地环境调查、土壤结构描述、农业土壤调查等。相信这套设备会对您的工作大有裨益。
二、QTZ-4Y液压便携式取土钻机特点
1、钻机采用液压工作原理，冲击能力强劲，进尺快。
2、采用美国百力通品牌动力，动力充沛，经久耐用。
3、液压泵站采用电启动，降低操作者的劳动强度，在寒冷季节启动便利。
4、配备液压起拔装置，无需人力提钻，省时省力。
5、取样方式多样化，可满足对样品的不同要求。
6、取样深度可达20米左右，可满足现实取样深度的要求。
7、取出的原状土样可保持完整性。
8、该钻机结构简单，体积小，重量轻，便于组装搬运和拆解。
三、QTZ-4Y液压便携式取土钻机技术参数
|
序号 |
项目 |
单位 |
参数 |
|
|
1 |
动力 |
功率 |
kW |
10 |
|
品牌 |
|
百力通（美国） |
||
|
马力 |
hp |
13.5 |
||
|
启动方式 |
|
电启动 |
||
|
2 |
液压泵站流量 |
L/min |
25-35 |
|
|
3 |
液压油箱容量 |
L |
25 |
|
|
4 |
连接形式 |
|
液压油管连接 |
|
|
5 |
压力 |
MPa |
10-14 |
|
|
6 |
冷却方式 |
|
风冷 |
|
|
7 |
冲击能量 |
J |
150~280 |
|
|
8 |
液压泵站重量 |
kg |
120 |
|
|
取土主机重量 |
40 |
|||
|
液压起拔器重量 |
40 |
|||

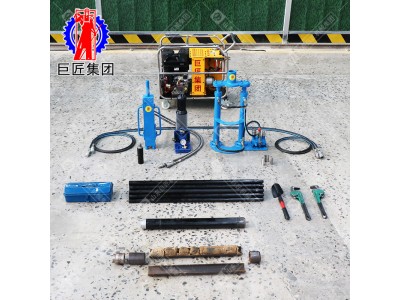

四、QTZ-4Y液压便携式取土钻机配置清单
|
序号 |
项目 |
型号 |
单位 |
数量 |
|
1 |
液压取土主机 |
QTZ-4Y |
台 |
1 |
|
2 |
氮气瓶 |
含氮气 |
套 |
1 |
|
3 |
气压检测工具 |
|
套 |
1 |
|
4 |
液压泵站 |
|
台 |
1 |
|
5 |
液压起拔器 |
双油缸 |
台 |
1 |
|
6 |
液压油管 |
|
根 |
2 |
|
7 |
冲击接手 |
Φ34 |
个 |
1 |
|
8 |
钻杆 |
Φ34*1000mm |
根 |
20 |
|
9 |
脑袋 |
Φ73/34 |
个 |
1 |
|
10 |
接箍 |
Φ73 |
个 |
1 |
|
11 |
对开管 |
Φ73 |
根 |
1 |
|
12 |
内刃管靴 |
Φ73 |
个 |
1 |
|
13 |
外刃管靴 |
Φ73 |
个 |
1 |
|
14 |
工具盒 |
|
套 |
1 |
|
15 |
管钳 |
|
把 |
2 |
|
16 |
扳手 |
|
把 |
2 |
|
17 |
取土铲 |
胶柄 |
把 |
1 |
山东巨匠机械集团供应沙土取样钻机，沙土取样钻机主要型号有QTZ-1汽油机便携式取土钻机、QTZ-2汽油机便携式取土钻机、QTZ-3汽油机便携式取土钻机、QTZ-3D电动便携式取土钻机、QTZ-4柴动便携式取土钻机、QTZ-4Y液压便携式取土钻机、HBZ型履带式环保钻机、SH30-2A工程勘察钻机、SH30-2D履带式工程勘察钻机。
