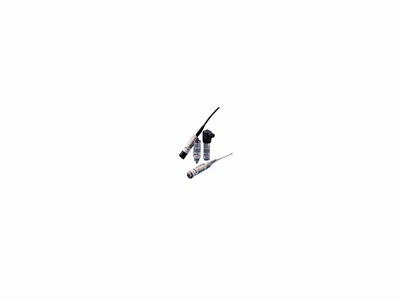

捷迈GEMS 2200压力变送器的产品简介
捷迈 2200/2600系列CVD压力变送器：2200 系列压力变送器具有高稳定性、高精度的特点，并提供多种外壳选件。2600 为了满足苛刻的投入式及工业应用，提供全金属焊接电气后端。2200 和 2600 压力变送器采用经实践证明的 CVD 传感技术、ASIC 电路和?？榛庾?，使得传感器在不牺牲性能的前提下，可以灵活的适应不同的应用。
捷迈GEMS 2200压力变送器的详细介绍
通用性工业压力变送器
2200 系列压力变送器具有高稳定性、高精度的特点，并提供多种外壳选件。2600 为了满足苛刻的投入式及工业应用，提供全金属焊接电气后端。2200 和 2600 压力变送器采用经实践证明的 CVD 传感技术、ASIC 电路和?？榛庾?，使得传感器在不牺牲性能的前提下，可以灵活的适应不同的应用。
应用：
- 工程机械
- 天然气装备
- 半导体
- 电厂
- 制冷
- 机器人
- HVAC
特点
- 可提供表压、绝压、真空和复合压力等各种型号
- 投入式，通用型，冲洗型外壳
- 采用 CVD 传感元件提供高稳定性
- 可提供毫伏、电压和电流输出各种型号
捷迈GEMS 2200压力变送器的性能参数
精度 0.25%FS(可选0.15%FS)
响应时间 0.5ms
压力范围 真空至400bar(6000psi)
耐压 2xF.S(对于400bar,≥5000PSI,1.5xF.S)
破裂压力 >35xF.S@≤6bar(100psi)
>20xF.S@≤60bar(1000psi)
>5xF.S@≤400bar(6000psi)
疲劳寿命 108次满量程循环
零点公差 1%FS
量程公差 1%FS
长期漂移 0.2%F.S/年(不逐年累积)
温度影响
温漂 1.5%FS(可选1%FS)
环境参数
工作温度 -40～125℃(-40～260℉)对于电编码A,B,C,1
-20～80℃(-5～180℉)对于电编码2,D,G,3
-20～50℃(-5～125℉)对于电编码F,M,P
输入电压为24VDC时，放大器ZUI高工作温度可达100℃
补偿温度 -20到80℃(-5到180℉)
振动 正弦曲线,峰值70g,5～2000HZ(随机振动20～2000HZ,a≈20g峰值,根据MIL-STD.-810E方法514.4)
电压输出
吸入电流 当输出为7.5V时约为6mA
激励 高于满量程输出电压1.5V,最大到35VDC@6mA
输出 参照订货指南
负载电阻 (满量程输出/2)Kohms.Min.
供电灵敏度 0.01%FS/Volt
电流输出
电路 2线
环路供电电压 24VDC(7-35VDC)
输出 4-20mA
最大环路电阻 (Vs-7)x50Ω
供电灵敏度 0.01%FS/V
毫伏输出
激励 10VDC(15VDC最大)
输出 100mV(10mv/V)
桥式电阻 2600-6000Ω
