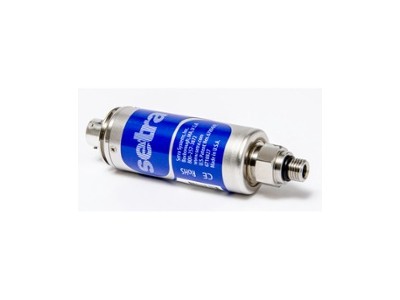

西特setra压力传感器ASM
mso-hansi-font-family:"Times New Roman"">西特setra "Times New Roman"">压力传感器ASM介绍，西特setra mso-hansi-font-family:"Times New Roman"">压力传感器ASM "Times New Roman"">描述
● 0.05% mso-hansi-font-family:"Times New Roman"">的端点精度 - "Times New Roman"">保证测试结果● mso-hansi-font-family:"Times New Roman"">温度范围宽，温度误差低● "Times New Roman"">过压?；?/span> - 10 倍过压
特点
西特setra mso-hansi-font-family:"Times New Roman"">压力传感器ASM
mso-hansi-font-family:"Times New Roman"">西特setra "Times New Roman"">压力传感器ASM介绍，西特setra mso-hansi-font-family:"Times New Roman"">压力传感器ASM "Times New Roman"">描述，ASM mso-hansi-font-family:"Times New Roman"">是一款高精度压力变送器，精度可达万分之5 "Times New Roman"">，相当的高。而且是小型压力变送器
● 0.05% mso-hansi-font-family:"Times New Roman"">的端点精度 - "Times New Roman"">保证测试结果● mso-hansi-font-family:"Times New Roman"">温度范围宽，温度误差低● "Times New Roman"">过压?；?/span> - 10 倍过压
特点
Setra ASM 型是AccuSenseTM 产品系列中表压、绝压、复合压和真空压力测量精度zui 高的变送器。它采用“端点法 color:#021541">”标定，精度达 color:#021541">±0.05% FS，线性度优于使用“ZUI佳拟合直线法 color:#021541">”标定的同类产品。ASM 型使用SecureCalTM 标定键来防止标定值篡改，从而避免误调节，同时授权用户调节标定系数，实现准确的传感器标定。该产品经过特殊设计，拥有更强的抗过压能力，并提供多种压力和电气接口，应用广泛。
适合苛刻应用的高精度产品
ASM型微差压变送器采用谐振式可变电容敏感元件。该传感器通过电算化的曲线拟合算法进行了线性化的处理和温度补偿，优化了线性度，因而能在苛刻的应用中实现最高的测量精度。
坚固的设计和结构保证可靠运行
ASM 型专为承受苛刻应用条件而设计制造。传感器采用激光焊接结构，并配有正向过压限制装置，在任何压力范围下都可承受最高10倍的过压条件
安全快速的标定与维护
ASM型依照严格的精度与要求制造，是测试与测量行业的理想选择。它采用Secure-Cal标定键，通过简单的按钮和调节旋钮即可完成零点和量程系数的调节Secure-Cal还提供恢复出厂默认设置选项，避免传感器标定故障。
耐压
|
满量程范围PSI |
耐压1 PSI |
标准耐压2选项代码00 |
高耐压选项代码01 |
|
0-15 |
3000 |
30(2X) |
150(10X) |
|
0-25 |
3000 |
50(2X) |
250(10X) |
|
0-50 |
8000 |
100(2X) |
500(10X) |
|
0-100
|
10000 |
200(2X) |
1000(10X) |
|
0-200 |
10000 |
400(2X)
|
1200(6X) |
|
0-300 |
10000 |
6002X) |
1500(5X) |
|
0-500 |
10000 |
800(1.5X) |
2000(4X) |
|
0-750 |
10000 |
1200(1.5X) |
2250(3X) |
|
0-1000 |
10000 |
1500(1.5X) |
3000(3X) |
|
|
|
|
|
订购指南
ASM1--□□□□ color:#021541">-□ color:#021541">-□□ color:#021541">-□□ color:#021541">-□ color:#021541">-□□订购示例： color:#021541">ASM1015PG1F2B03A00=ASM型， color:#021541">0-15PSI压力范围，表压，1/8NPT,内螺纹接口， color:#021541">0-5VDC输出，3英尺电缆，± color:#021541">0.05%精度，无选项
|
型号 |
压力范围 |
|
|
|
压力类型 |
|
压力接口 |
|
输出 |
|
电气接口 |
|
精度 |
|
选项 |
|
ASM1=ASM |
PSI |
|
BAR |
|
G |
表压 |
1F |
1/8NPT内螺纹 |
2B |
0-5VDC |
03 |
3英寸，1米标准电缆 |
A |
<±0.05％FS RSS﹤0.25％TEB |
00 无标准 |
|
|
Z01P |
0-14.7 |
Z01B |
-1 |
C |
复合压 |
1M |
1/8NPT外螺纹 |
2C |
0-10VDC |
B3 |
标准6针外螺纹卡口连接器，标准接线 |
B |
<±0.1％读数﹤0.25％TEB |
01 高过压 |
|
|
015P |
0-15 |
001B |
1 |
A |
绝压 |
2F |
1/4NPT内螺纹 |
11 |
4-20mA |
B4 |
6针外螺纹卡口连接器，可选接线 |
C |
<±0.1％FS RSS﹤0.25％TEB |
|
|
|
025P |
0-25 |
002B |
2 |
V |
真空压力 |
2M |
1/4NPT外螺纹 |
|
|
B5 |
同B4 |
D |
<±0.1％FS RSS﹤1.5TEB |
|
|
|
050P |
0-50 |
005B |
5 |
|
|
J7 |
7/16-20SAE外螺纹 |
|
|
B6 |
同B4 |
|
|
|
|
|
100P |
0-100 |
010B |
10 |
|
|
|
|
|
|
B7 |
同B4 |
|
|
|
|
|
150P |
0-150 |
020B |
20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
300P |
0-300 |
050B |
50 |
|
|
|
|
|
|
|
|
|
|
|
|
|
500P |
0-500 |
068B |
58 |
|
|
|
|
|
|
|
|
|
|
|
|
|
750P |
0-750 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
10CP |
0-1000 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
250P |
0-250 |
040B |
40 |
|
|
|
|
|
|
|
|
|
|
|
应用 color:#021541">
·发动机试验台 color:#021541">
·颗粒测试与分析
·高精度工业应用
·进气管压力测量
·制冷测试
特点 color:#021541">
·高精度： color:#021541">±0.05% FS
·端点法标定，线性度高
·低差压范围 color:#021541">
·抗过压能力高：zui 高耐受10 倍的过压条件 color:#021541">
·低温漂 color:#021541">
·稳定性好： color:#021541"><0.15% FS/ 年
·使用 color:#021541">SecureCalTM 标定键标定
·耐受高管线压力
·提供单向和双向压差测量型号
