机床底座、立柱、主轴箱体、十字滑台、工作台等基础件全部采用高强度消失模铸造成型技术，内部金相组织稳定，确?；〖母呶榷ㄐ?。铸件结构经过机床动力学分析和有限元分析，使其几何结构更加合理，与加强筋的恰当搭配，保证了基础件的高刚性?？硎档幕驳鬃?，箱形腔“人”字型立柱、加宽加长的床鞍、负荷全支撑的设计，结构符合材料力学的先进设计理念，可确保加工时的重负载能力。

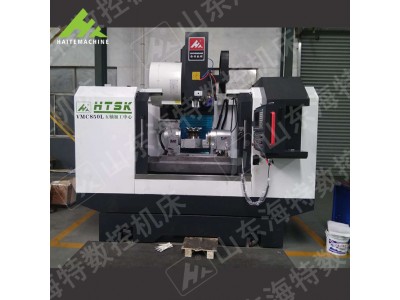

滕州1055立式模具加工中心技术参数如下：
|
规格 |
VMC-1055 |
|
工作台规格（长×宽） |
1100×500mm |
|
X坐标行程 |
1000 mm |
|
Y坐标行程 |
550 mm |
|
Z坐标行程 |
600mm |
|
工作台最大载重 |
1000 kg |
|
主轴中心线到立柱正面导轨距离 |
625 mm |
|
主轴端面至工作台上平面距离 |
120-720mm |
|
X、Y、Z切削进给量 |
1～6000 mm/min |
|
X、Y快速进给速度 |
24m/min |
|
Z快速进给速度 |
24m/min |
|
主轴转速范围 |
50～8000 r/min |
|
主轴锥孔 |
BT40φ150mm |
|
刀库容量 |
24T |
|
主轴电机功率 |
11KW |
|
X、Y轴伺服电机 |
Bis22/3000 直轴 |
|
Z轴伺服电机（含抱闸） |
Bis22/3000 直轴 |
|
工作台T型槽（槽数×槽宽×槽距） |
5/18/100mm |
|
重复定位精度（全行程） |
+ 0.004mm |
|
定位精度 （全行程） |
+ 0.006mm |
|
数控系统 |
日本发那科0i-MF 系统带高速高精、圆弧插补、 支持四轴四联动 |
|
使用源气压力 |
0.6-0.8 MPa |
|
机床轮廓尺寸（L×W×H） |
3100x2300x2650mm |
|
机床重量 |
7200 kg |
