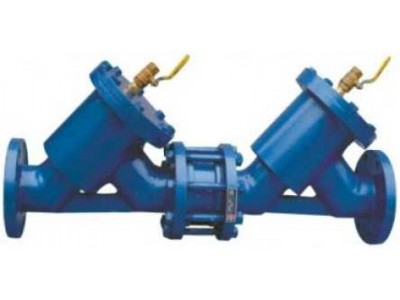

HS41X防污隔断阀,是一种安装在各类管路系统中用于严格阻止介质倒流,?；て浜蟮慕橹驶蛏璞覆皇芪廴镜闹鼓胬喾?由两个串联的止回阀和过渡部分组成,密封严密,确保介质无一点回流,安全可靠,使用寿命长.
主要部件材料
序号
零部件名称 材质
1
阀体 铸铁、球墨铸铁、铸钢
2
阀盖 铸铁、球墨铸铁、铸钢
3
阀盘 球墨铸铁
4
弹簧 不锈钢、铬钒钢
5
防污阀 黄铜
主要技术参数
公称压力:～
公称通径:50～600mm
适用介质:水
适用温度:0～80℃
法兰标准:GB/T GB/T 9113
试验标准:GB/T 13927 API598
主要外形连接尺寸 单位:mm
DN L H
50 458 210
65 482 235
80 551 264
100 653 308
125 735 356
150 793 400
200 1008 503
250 1186 595
300 1340 705
350 1505 705
400 1670 905
450 1886 910
500 1986 921
600 2318 1210
