承德高压柱上补偿箱的用途
设备简介

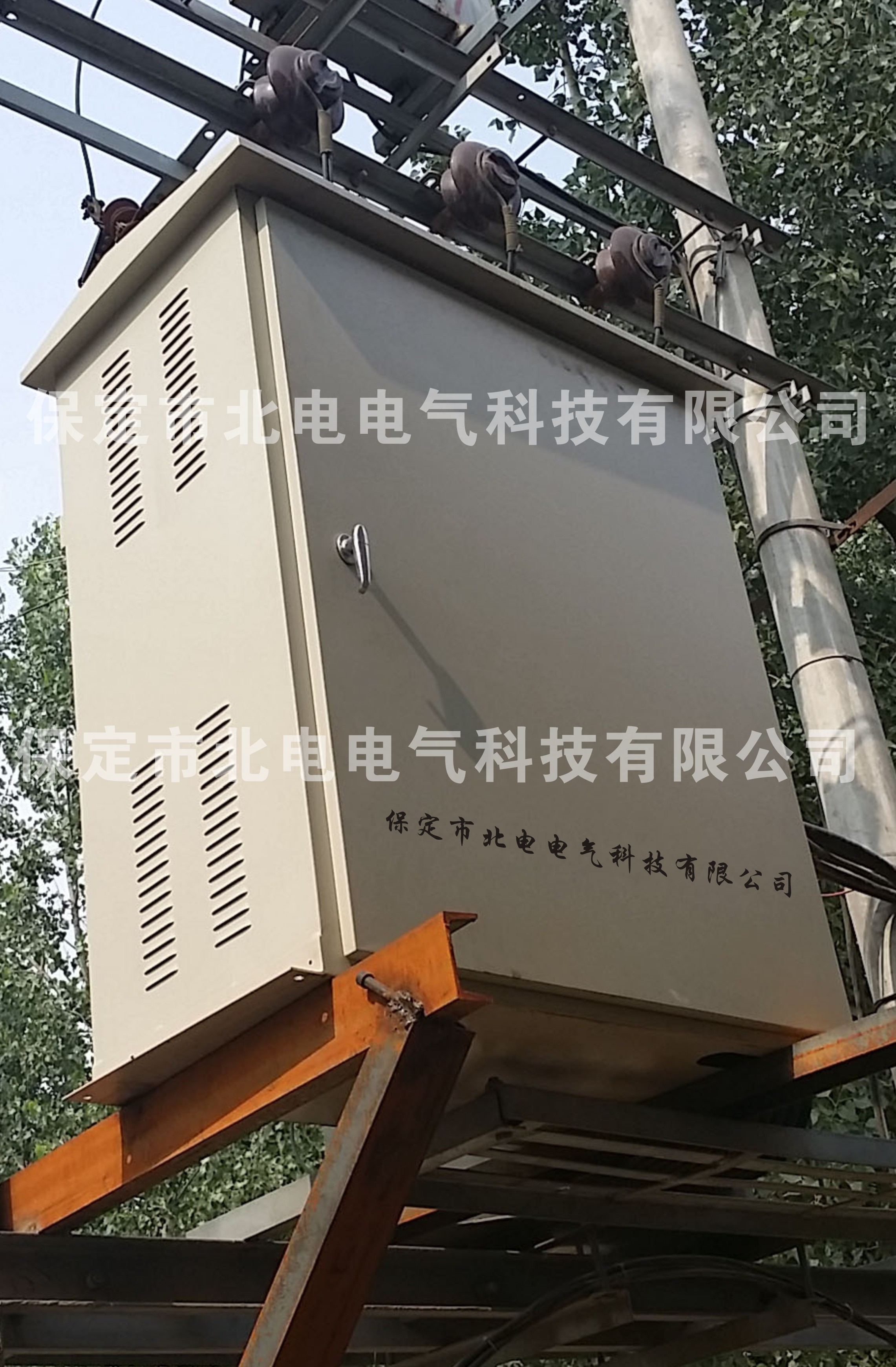

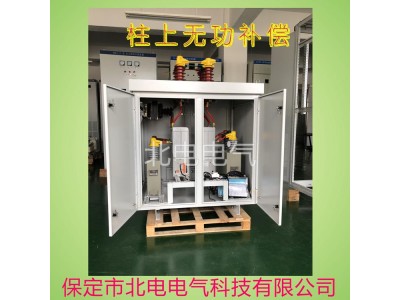

BDKJ-C型是保定市北电电气科技有限公司自主研发的专用于6-10kV输电线路无功补偿的装置，设备采用单片机为核心的微电脑动态补偿控制器，抗干扰能力强，采集数据准确，输出稳定，响应速度快；可根据电压、时间、功率因数、无功等参数，通过自动控制器控制并联电容器的投切，提高线路功率因数、降低线路损耗、改善电压质量。且能在外部故障或停电时自动退出工作，送电后自动恢复运行，无需人为干预。
功能特点：
1、装置主要采用单片微机技术，采集计算线路的电流、电压、有功、无功以及功率因数等数据，应用区域控制原理，控制投切电力电容器，实现无功功率自动补偿，并使电网功率因数调节至最优状态。
2、装置支持无功功率的集中补偿和分散大容量负荷（如大功率电机）的就地补偿，用户可以根据负荷的分散与集中程度，灵活地在系统中配置集中补偿设备和就地补偿设备。
3、 改善电能质量，减少电压波动，提高电压稳定性，功率因数可提高到0.95以上，使用户线损降低可提高配电变压器的承载效率，经济效益明显。
4、 采用高性能接触器及综合?；た刂葡低惩肚懈?a test="#">补偿支路，使设备操作简单安全可靠。
5、 装置具备过压、欠压、谐波、限时速断、过流、不平衡电流、10min?；さ任⒒；すδ?，为装置可靠运行提供的有力的保证。
6、 具有标准的RS485通讯接口，可以实现GPRS远程监控和无线监控。
7、设备技术先进、可靠性高、维护量小、经久耐用。
技术规格
|
1、运行环境 |
|
|
海拔高度 |
2000米以下 |
|
环境温度 |
-45℃ ～ +60℃ |
|
相对湿度 |
5% ～ 95%，无凝霜 |
|
防污等级 |
Ⅳ级 |
|
安装场所 |
除火灾、爆炸、水淹、强化学腐蚀等场所外的地方 |
|
2、主要技术参数 |
|
|
电压等级 |
6kV或10kV |
|
额定容量 |
50 -- 800kVar ； |
|
补偿方式 |
一动补、一静补一动补； |
|
控制方式 |
电压无功控制、功率因数控制、电压控制、时间控制、电压时间控制； |
|
?；すδ?/span> |
具有过流、速断、过压、欠压、10min、不平衡电流等?；?； |
|
显示功能 |
可以实时显示线路电压、电流、功率因数、无功功率、电容器投切情况等； |
|
记录功能 |
可记录整点数据，动作数据，故障数据等； |
|
通讯方式 |
具有标准的RS485通讯接口，可以实现GPRS远程监控和无线监控； |
|
放电时间 |
电容器内部装有放电电阻，电容器与电源断开后，能在10分钟内由额定电压的峰值降到75伏以下。 |
订货须知
用电负荷设备名称及配电母线一次接线图（负载功率）。
负荷电力设备系统状况，如额定电压、电流、功率因数、总电流变化范围。
