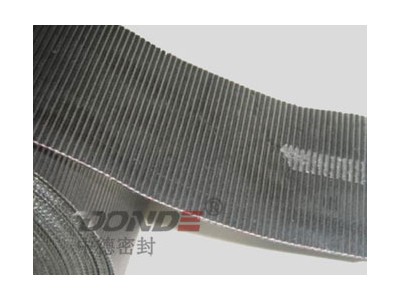

石墨波纹带
ZD-T3000膨胀石墨波纹带采用高精度数控车床用特殊刀具把石墨卷材切割成带状，然后经过专用的花纹压辊滚压成波纹状。波纹的形状大小可以根据客户要求选定使用不同的模具，使用的石墨也可以选用不同的等级。为了使用方便一般采用一面背胶的形式。与传统的石墨开条相比，精度更高，对石墨卷材造成损伤较小，切割部位光滑无毛刺。
性能特点：
1.有优异的耐热性和耐寒性。
2.有优异的耐化学腐蚀性。
3.有良好的自润滑性。
4.回弹率高。
5.使用方便，成本较低。
适用介质：
热水、高温、高压、蒸汽、热交换介质、氨、氢、有机溶剂、碳氢化合物、低温液体等。
应用范围：
·石墨波纹带通?？勺魑鹗舫菪蔚嫫虿ㄐ蔚嫫砻嬲程牧?br />
·现场抢修时的应急措施，在泵、阀、动静密封部位作填料使用
·直接把石墨带缠绕于泵、阀的轴上，作为填料使用
常用规格尺寸：常用规格厚度0.25-1mm,宽度5-100mm,长度:5000~20000mm,特殊规格或各类非标准产品可按客户要求制定。 |
石墨波纹带主要性能参数：
项目(Item)
|
数值 |
| 碳含量（C concentration) |
99% |
| 硫含量（S concentration) |
<1000ppm |
| 氯含量（chlorine concentration） |
<45ppm |
| 抗拉强度（ tensile strength） |
4.5MPa |
| 压缩率（compressibility） |
>40% |
| 回弹率（recovery) |
>10% |
| 使用温度（Temperature) |
-200℃-600℃ |
| 压力 (Pressure) |
20MPa |
| 厚度公差(Terence of Thickness) |
-0.04mm~+0.04mm |
| 尺寸公差(Terence of Dimension) |
根据垫片规格 |
| 密度公差(Terence of Density) |
-0.06~g/cm3+0.06gcm3 |
不同等级石墨层物理机械性能：
项目
|
密度公差 |
碳含量C≥% |
抗拉强度 |
硫含量 |
氯含量 |
应力松弛率 |
烧失量 |
| 工业Industrial |
±0.06g/cm3 |
98 |
4 Mpa |
<1000ppm |
<50ppm |
10% |
2.0≤% |
| 核能级Nuclear |
±0.05 g/cm3 |
99.5 |
5 Mpa |
<700ppm |
<25ppm |
10% |
0.5≤% |
|
|
技术标准:
可提供任何标准和非标准的尺寸，包括ASME，DIN，JIS，及其它标准。并可根据需要提供各种膨胀石墨带，膨体四氟带状垫片，石墨编织带等带状垫片
石墨波纹带相关标准状况：
B/T 7758.2-2005|柔性石墨板 技术条件
JB/T 53392-1999|柔性石墨板 产品质量分等
JB/T 6613-2008|柔性石墨板、带、分类、代号及标记
JB/T 9141.4-1999|柔性石墨板材 压缩率、回弹率测试方法
JB/T 7758.4-2008|柔性石墨板 氯含量测定方法
JB/T 7758.3-2005|柔性石墨板硫含量测定方法
|
