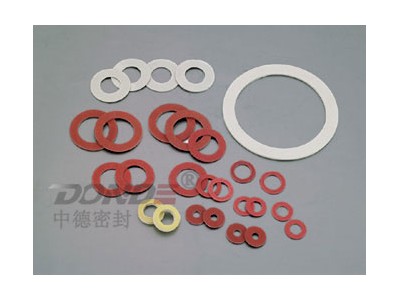

绝缘垫片
加工各类绝缘垫片：快巴纸、青稞纸、红钢纸、云母片、DMD绝缘纸、PET、PVC、NOMEX绝缘纸、环氧板、PTFE(铁氟龙)，软木橡胶等各类绝缘材料冲裁成型。适用于电机,电器,变压器等设备中的绝缘部件,具有品质优势,低廉价格与优良的服务提供给客户。
环氧板又称环氧玻璃纤维板，环氧酚醛层压玻璃布板，由玻璃纤维布用环氧树脂粘合而成加温加压制作，型号为3240，在中温下机械性能高，在高湿下电气性能稳定。适用于机械、电器及电子用高绝缘结构零部件，具有高的机械和介电性能较好的耐热性和耐潮性。耐热等级F级（155度）。 规格厚度：0.5～100mm 常规规格：1000mm*2000mm
环氧板应用特性：
1、 形式多样。各种树脂、固化剂、改性剂体系几乎可以适应各种应用对形式提出的要求，其范围可以从极低的粘度到高熔点固体。
2、 固化方便。选用各种不同的固化剂，环氧树脂体系几乎可以在0～180℃温度范围内固化。
3、 粘附力强?；费跏髦肿恿粗泄逃械募贼腔兔鸭拇嬖?，使其对各种物质具有很高的粘附力?；费跏髦袒钡氖账跣缘?，产生的内应力小，这也有助于提高粘附强度。
4、 收缩性低?；费跏髦退玫墓袒恋姆从κ峭ü苯蛹映煞从蚴髦肿又谢费趸目肪酆戏从唇械?，没有水或其它挥发性副产物放出。它们和不饱和聚酯树脂、酚醛树脂相比，在固化过程中显示出很低的收缩性（小于2%）。
5、 力学性能。固化后的环氧树脂体系具有优良的力学性能。
|
| 环氧板产品技术指标 |
|
项目
|
单位
|
型号
|
|
3240
|
3240-1
|
3240-3
|
垂直层向
弯曲强度 |
A:常态
|
≥
|
MPa
|
340
|
320
|
320
|
|
E-1/150:150±5℃
|
≥
|
MPa
|
—
|
—
|
—
|
| 平行层向冲击强度(简支梁法) |
≥
|
kJ/m2
|
33
|
30
|
30
|
垂直层向电气强度
(于90±2℃变压器油中,板厚1mm） |
≥
|
kV/mm
|
14.2
|
14.2
|
8.0
(板厚3mm）
|
平行层向击穿电压
(于90±2℃变压器油中) |
≥
|
kV
|
35
|
30
|
30
|
| 相对介电常数(48-62Hz) |
≤
|
—
|
5.5
|
—
|
—
|
| 相对介电常数(1MHz) |
≤
|
—
|
5.5
|
—
|
—
|
| 介质损耗因数(48-62Hz) |
≤ |
—
|
0.04
|
—
|
—
|
| 介质损耗因数(1MHz) |
≤
|
—
|
0.04
|
—
|
—
|
| 表面电阻A：常态 |
|
W
|
—
|
—
|
—
|
| 浸水后绝缘电阻(D-24/23) |
≥
|
W
|
5.0×108
|
1.0×108
|
1.0×108
|
| 吸水性(D-24/23,板厚1.6mm) |
≤
|
mg
|
19
|
19
|
19
|
| 密度 |
|
g/cm3
|
(1.70-1.90)
|
| 燃烧性 |
|
级
|
—
|
—
|
—
|
| 颜色 |
|
—
|
本色
|
本色
|
本色
|
| 执行标准 |
|
—
|
Q/TXXFR002-2009
|
耐热绝缘云母硬板性能表：
|
产品代号
|
耐热金云母硬板 HP5-Z
|
耐热白云母硬板 HP5 |
|
云母纸
|
金云母
|
白云母 |
|
粘合剂
|
有机硅树脂
|
有机硅树脂 |
|
云母含量 (%)
|
≥ 90%
|
≥ 90% |
|
胶含量 (%)
|
≤ 10%
|
≤ 10% |
|
厚度 (mm)
|
0.10 ～ 2.0
|
0.10 ～ 2.0 |
|
厚度误差 (mm)
|
平均
|
±0.02 － ±0.05
|
±0.02 － ±0.05 |
|
各点
|
±0.05 － ±0.08
|
±0.05 － ±0.08 |
|
密度 (g/cm 3 )
|
1.6-2.2
|
1.6-2.2 |
|
加热减量 (%)
|
≤0.60
|
≤1.00 |
|
弯曲强度 (kgf/mm 2 )
|
≥16
|
≥18 |
|
击穿电压 (KV/mm)
|
>18
|
>20 |
|
高温绝缘电阻 (M Ω )
|
100 － 600
|
200 － 600 |
|
长期工作温度
|
850℃
|
550℃ |
|
标准尺寸 (mm)
|
1000 × 600 1000 × 1200
|
1000 × 600 1000 × 1200 |
|
测试标准
|
GB5019 － 85, IEC371
|
GB5019 － 85, IEC371 |
※客户根据不同使用工况条件选择不同的材料，有特殊工矿的可要求。 |
|
绝缘垫片技术标准:
可提供任何标准和非标准的尺寸，包括ASME，DIN， IEC371，JIS，GB及其它标准?？商峁┰残?、方型等异型形状云母垫片。
国内相关标准：
GB/T 9126-2008|管法兰用非金属平垫片 尺寸
GB/T 17727-08|船用法兰用非金属垫片 尺寸
HG/T 20627-2009|钢制管法兰用非金属平垫片（Class系列）
HG/T 20606-2009|钢制管法兰用非金属平垫片（PN系列）
GB/T 1303.1-1998|环氧玻璃布层压板
JC 354-1984|无机耐高温合成云母纸层压板
GB/T 5019.4-2009|以云母为基的绝缘材料 第4部分：云母纸
JB/T 7100-1993|柔软云母板
GB 7195-1987|云母纸试验方法
|
