一 、设计依据
根据贵公司所提出的有关技术要求
a）房体形式：移动伸缩式
b) 要求房间外径尺寸长20米 宽10米 高4.5米
c) 漆雾排出方式：干式过滤 uv光氧催化设备
二 、设计目标
本工程提供伸缩式喷漆房及设备的设计、制造与安装。其设计原则是在满足喷漆生产工艺要求的前提下，主要从喷漆工人的作业环境，大气的排放标准，设备的运行可靠，操作维护方便等几方面考虑，设备造型及配套设施方面、施工质量方面达到国内同类产品水平。
三 、工程项目概述
本工程设计选用一套伸缩移动前室（即喷漆工作区） 、防爆照明灯、电气控制系统。
工程内容：
伸缩移动前室 1套
干式喷漆柜 3台 3米
Uv光氧催化设备 1台
引风机 1台
排风管道 1条
照明 1套
控制系统 1套

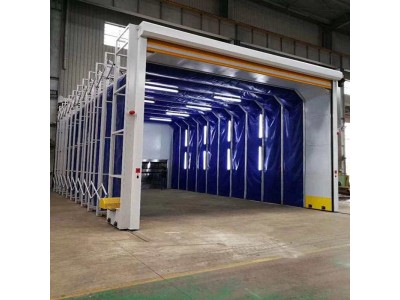

（方案及设备布置详见方案图）以下为工程实例照片
四、材料选用
技术参数；
设备型号： XM-20000
外形尺寸: 20000×10000×4500mm (长×宽×高)
数 量： 1套
骨架： 1套 方管4*6，厚度1.8#，门骨架采用4*6方管，厚度2.0#。
Pvc布： 1套 600克
防爆照明： 40条
段接蓬布： 高强度PVC布
蓬布可选颜色： 内白外蓝、双面黄
电动卷帘门： 1套
驱动电机型号： RV063-055-DZ
功率： 1.5kw
数量： 2台
